Elektriksel Özellikler

Besleme gerilimi     :  12V DC
12V çıkış akımı         :  3A
Röle kontak akımı   :   20A@ 14V DC - 5A@ 250V AC
Girişler                     :  Düşük Giriş (GND)

Genel Özellikler

1- Oda/Ofis alanına giriş yapıldığında ışıkların temassız olarak yanmasını sağlamak amacıyla tasarlanmıştır.
2- Oda/Ofis'ten anahtar ayrıldığında istenen süre sonunda otomatik olarak ışıklar söner.
3- Keyless Aydınlatma Modülü, Dahili 2 rölesi ile 2 farklı aydınlatma grubu kontrol edebilmektedir.
4- Var olan aydınlatma tesisatındaki anahtarlara paralel bağlantı olacak şekilde, röle kablo bağlantıları yapılarak var olan tesisatı bozmadan kullanıma uygundur.
5- Aynı anda 4 anahtara kadar kullanıma uygundur.
6- Modülün aktif çalıştığını gösteren kırmızı led ikaz ışığı mevcuttur.

NOT: Anahtarla haberleşme sıklığının, ışığın sönme süresinde ve anahtarın pil tüketiminde önemli etken olduğu unutulmamalıdır.

Kumanda Buton Konfigürasyonu

1. 1 kez (tık) basılırsa Röle 1 kontakları çektirilir, kahverengi kablonun bağlı olduğu aydınlatma   elemanları yaktırılır, tekrar 1 kez basılırsa söndürülür,

2. 2 kez (tık tık) basılırsa Röle 2 kontakları çektirilir, turuncu kablonun bağlı olduğu aydınlatma   elemanları yaktırılır, tekrar 2 kez basılırsa söndürülür,

3. 3 kez (tık tık tık) basılırsa Röle 1 ve Röle 2 kontakları çektirilir, kahverengi ve turuncu kablonun bağlı olduğu aydınlatma elemanları yaktırılır, tekrar 3 kez basılırsa söndürülür,

4. Anahtar butonu ile aydınlatmalar yakıldığında Keyless anahtar tarama işlevi durdurulur. Odadan ayrılma durumunda tekrar anahtar butonu ile aydınlatmanın söndürülmesi gerekmektedir.

NOT:  Anahtar pilinin zayıflaması durumunda, Modül ile anahtarın kararsız haberleşmesinden kaynaklanacak yanıp sönme olaylarının önüne geçebilmek adına Keyless anahtar tarama işlevi durdurulur.
Keyless anahtar tarama işlevinin tekrar aktif olması için Röle 1 ve Röle 2'nin bağlı olduğu aydınlatma elemanlarını söndürmek yeterlidir.

Eller Serbest Modülünün Çalışma Prensipleri

Anahtar kullanıcının üzerinde iken antene 3 metre mesafeye yaklaşıldığında modül ile anahtar haberleşir ve kayıtlı anahtar olduğu doğrulandığında Röle 1 ve Röle 2'nin kontakları çektirilerek aydınlatmalar yaktırılır.
Keyless anahtar tarama işlevi 5dk aralıklarla, anahtarla haberleşildiği sürece devam edecektir.
Modül anahtarla haberleşemediğinde 1sn aralıklarla anahtar taraması yapar ve bir müddet sonra anahtarın çevrede olmadığını anlayarak aydınlatma elemanlarını söndürür.

Modüle  Yeni bir Anahtar Tanıştırma Prosedürü

1. Modül üzerindeki butonu 5 saniye basılı tutulur.
2. Yeşil led yandığı zaman anahtar butonuna basılır.
3. Yeşil led 8 kez sönüp yandığında anahtar başarıyla tanıştırılmış olur.
4. Kayıtlı anahtar sayısı 4'ü aşmaya çalışılıyorsa Yeşil led 4 kez sönüp yanar.
5. Toplam 4 anahtar tanıştırılabilir.

Anahtar Silme Prosedürü

1. Modül üzerindeki butona 10 sn basılı tutulması durumunda bütün anahtarlar silinir. Kırmızı ve yeşil led sönüp yandığında modül anahtarları silmiştir ve tekrar başlatılmış demektir.
2. Elde olan anahtarlar tanıştırma prosedürü uygulaması ile tekrar modüle tanıştırılabilir.

Bilgisayar Programı

Bilgisayar program arayüzü ile

• Keyless işlevleri
• Anahtar butona 1 kez basma işlevleri
• Anahtar butona 2 kez basma işlevleri
• Anahtar butona 3 kez basma işlevleri
• Keyless anahtar tarama sıklığı
• Rölelerin çalışma modları ve süreleri
• 12V çıkışların süreleri istenildiği gibi ayarlanabilmektedir.

Montaj

                Modül ve keyless anteni, mümkün olduğunca metal yüzeylerden ve elektrik kablolarından uzağa, izole bir şekilde monte edilmelidir.

Keyless anteni mümkün olduğunca etkin kullanım alanına merkezlenerek monte edilmesi tavsiye edilir.

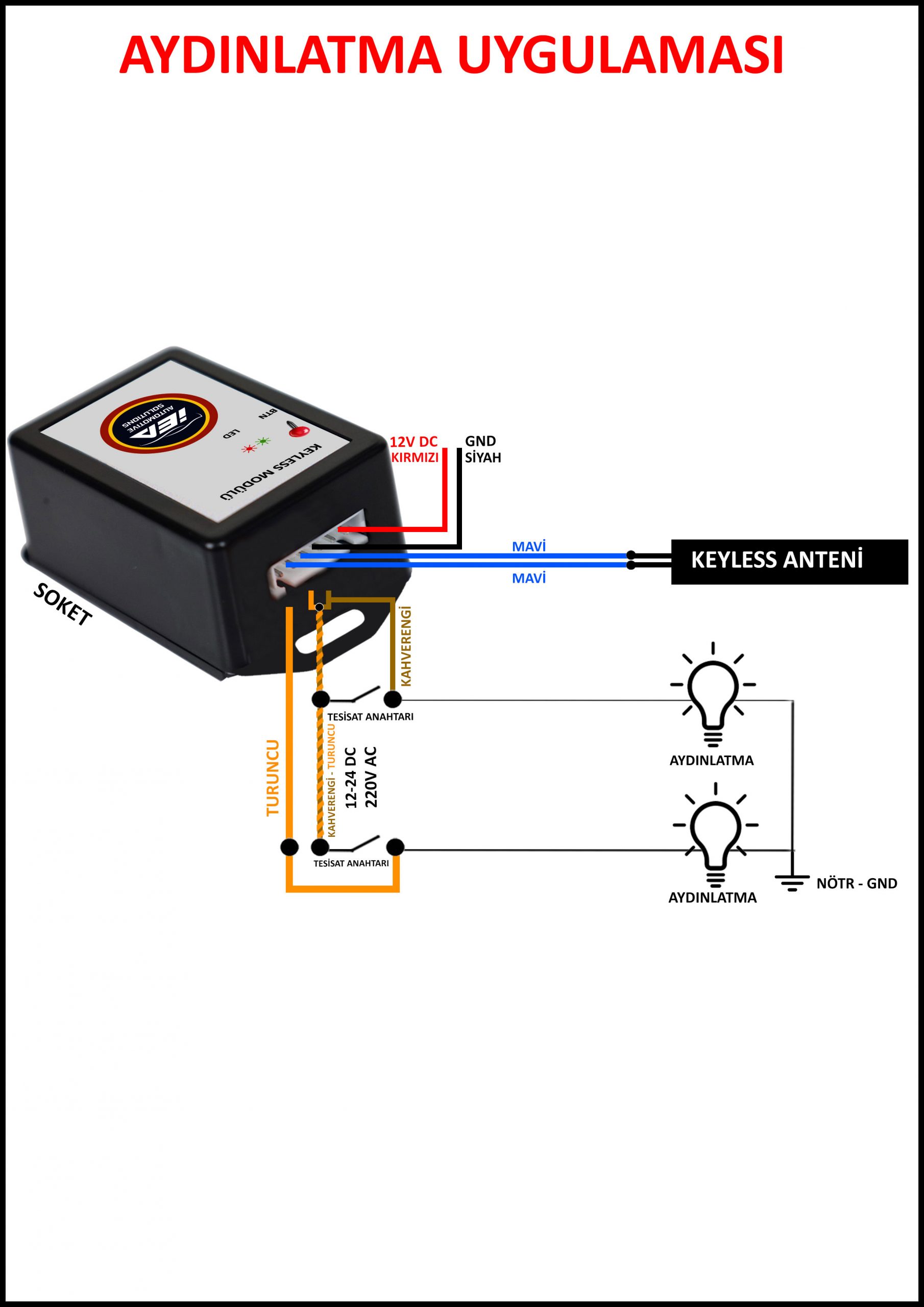

Tesisat bağlantı şemasına bağlı kalarak bağlantılarınızı yapabilirsiniz.
